悬臂式单绞机

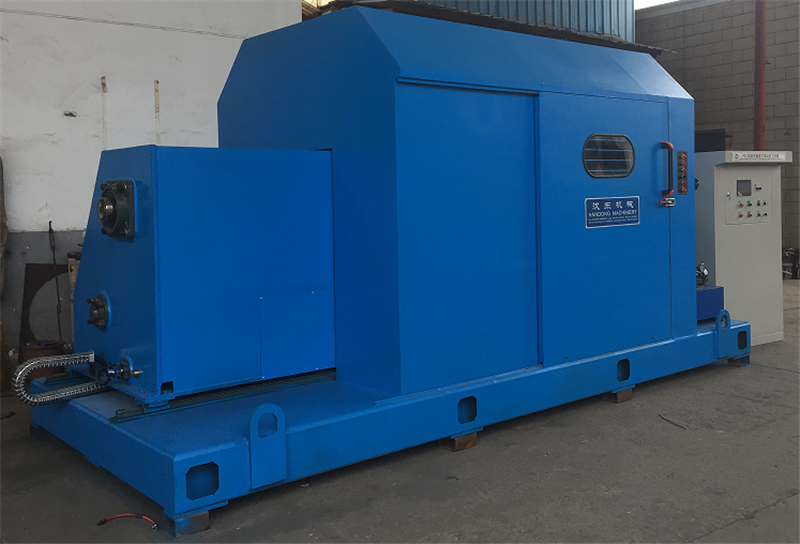

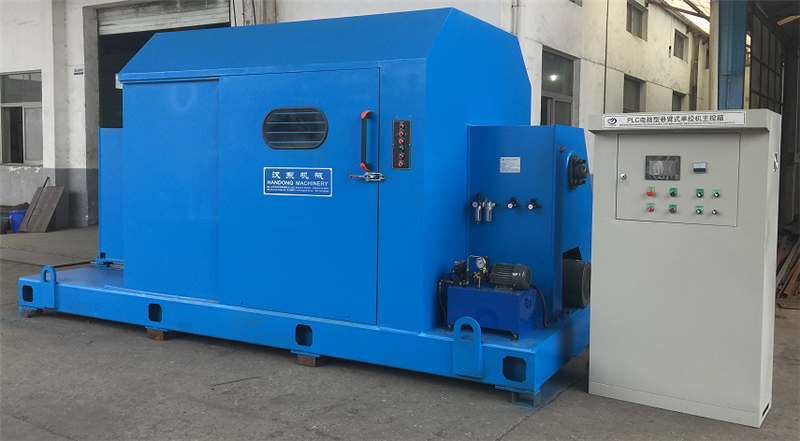

HD-1250高速悬臂式单绞机

主要产品有挤出、束线、成缆等电线电缆固定设备。在提供系统设备的同时,还向客户提供售前技术咨询、项目规划、以及售后服务。
code

立即微信咨询

24小时咨询热线(习先生)

138-1502-3500

产品详情

※ 产品视频


※ 产品概述

用途

HD-1250悬臂式单绞机适用于数据缆(五类,六类,七类)及高频电缆,电脑线,电源线,KVV控制电缆等多股集合成缆并同步包带。



性能特征

HD-1250悬臂单绞机主机整机采用悬臂式结构,采用PLC程序+变频调速控制+气动控制组成,具有通过PLC无级设定绞距,无引取轮、动盘排位等优异的设计,确保了线缆的张力均匀;为了保证成缆后的几何结构稳定,采用单纽成缆的结构,并设计了大直径转向导轮尽量减少弯曲,低损耗;旋臂成缆绞合运动,线盘引取收线运动,以及线盘往复排线运动,通过机械式连动和电器双重控制,确保机组从启动、正常运行、缳慢停止、急停四种状态下,同步性优良,绞距稳定之特点;整机性能稳定,操作简单,确保产品性能优异。



整机制式

1、设备方向:左放→右收型

2、设备电源:380V/50HZ

3、涂装:天蓝色(可根据客户要求制作)



设备组成

1、 眼模及计米集合架------------------------------1台(标配)

2、Φ1250悬臂式单绞机主机----------------------1台(标配)

(1)绞合线径:最大Φ25mm

(2)适用芯线外径:Φ1.0mm-4.0mm

(3)绞距范围:40mm-250mm

(4)主 电 机:25HP马达加变频调速

(5)收线电机:5HP马达+差速器

(6)排线电机:1HP减速马达

(7)线轴升降:电动液压升降

(8)转速:0~500/min 常速400PRM/min

(9)外型尺寸:(L×W×H)492×225×242cm

(10)重量:7500KG

(11)收线盘径:Φ1250mm x950mm xΦ80mm(用户提供尺寸)



3、PLC电脑控制箱--------------------------------1台(标配)

(1)电控部份: PLC: 西门子系统,

(2)人机界面:台湾威伦7寸,



4、中心包纸机---------------------------------------1台(选配)



5、侧放包带机---------------------------------------1台(选配)



6、12头双排被动张力放线架--------------------1台(选配)



7、HD-630退扭放线机----------------------------1台(选配)
