用途

HD-1000悬臂式单绞机适用于数据缆（五类，六类，七类）及高频电缆，电脑线，电源线，KVV控制电缆等等多股集合成缆并同步包带。

性能特征

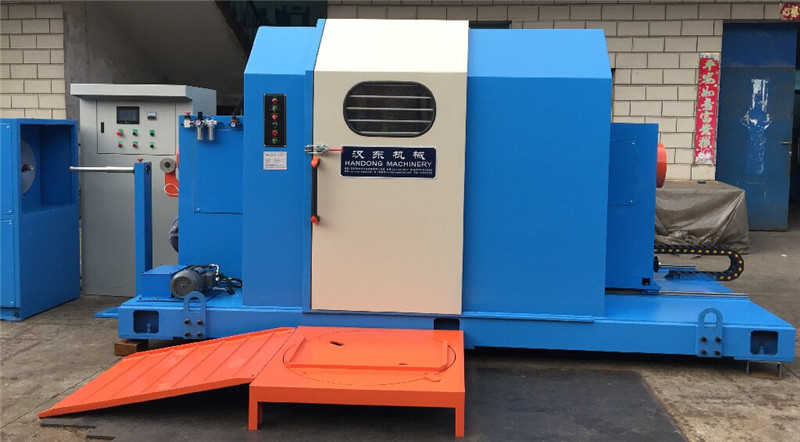

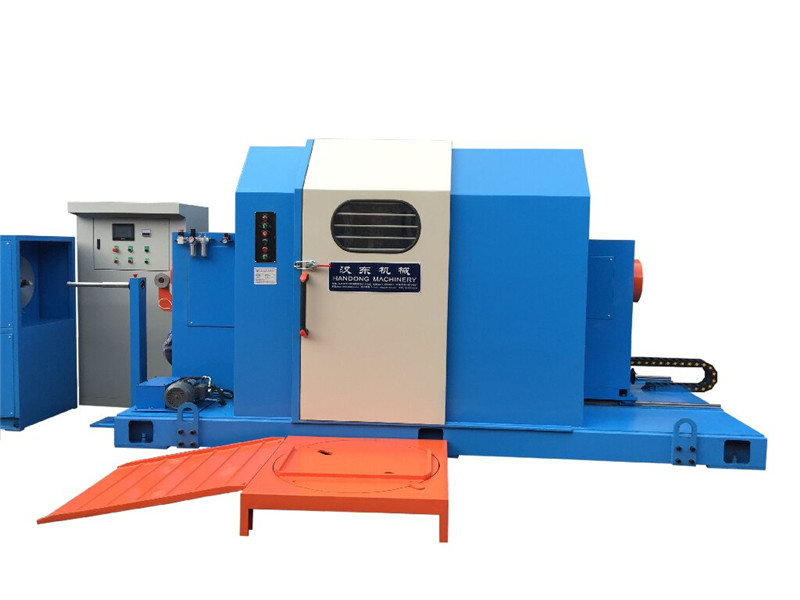

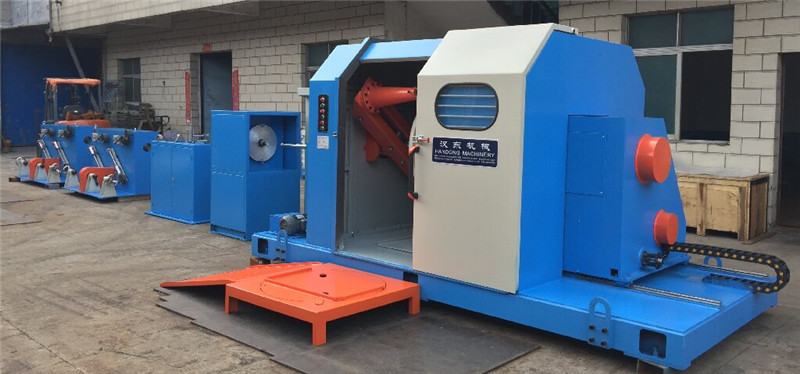

HD-1000悬臂单绞机主机整机采用悬臂式结构，采用PLC程序+变频调速控制+气动控制组成，具有通过PLC无级设定绞距，无引取轮、动盘排位等优异的设计，确保了线缆的张力均匀；为了保证成缆后的几何结构稳定，采用单纽成缆的结构，并设计了大直径转向导轮尽量减少弯曲，低损耗；旋臂成缆绞合运动，线盘引取收线运动，以及线盘往复排线运动，通过机械式连动和电器双重控制，确保机组从启动、正常运行、缳慢停止、急停四种状态下，同步性优良，绞距稳定之特点；整机性能稳定，操作简单，确保产品性能优异。

整机制式

1、设备方向：左放→右收型

2、设备电源：380V/50HZ

3、涂装：天蓝色（可根据客户要求制作）

设备组成

1、 眼模及计米集合架------------------------------1台（标配）

2、Φ1000悬臂式单绞机主机----------------------1台（标配）

（1）绞合线径：最大Φ25mm

（2）适用芯线外径：Φ1.0mm-4.0mm

（3）绞距范围：30mm-200mm

（4）主 电 机：20HP马达加变频调速

（5）收线电机：5HP马达+差速器

（6）排线电机：1HP减速马达

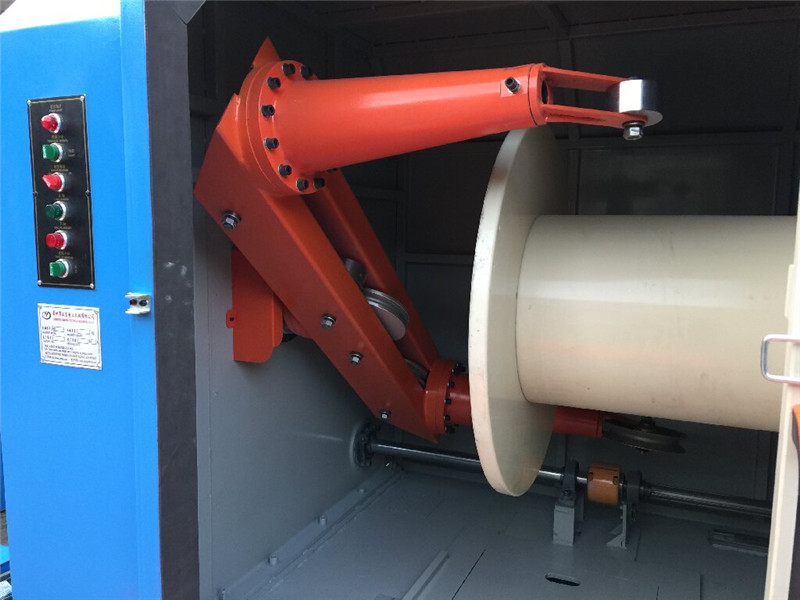

（7）线轴升降：电动液压升降

（8）转速：0~600/min 常速500PRM/min

（9）外型尺寸：（L×W×H）432×209×214cm

（10）重量：6500KG

（11）收线盘径：Φ1000mm x750mm xΦ80mm（用户提供尺寸）

3、PLC电脑控制箱--------------------------------1台（标配）

（1）电控部份: PLC: 西门子系统,

（2）人机界面：台湾威伦7寸,

4、中心包纸机---------------------------------------1台（选配）

5、侧放包带机---------------------------------------1台（选配）

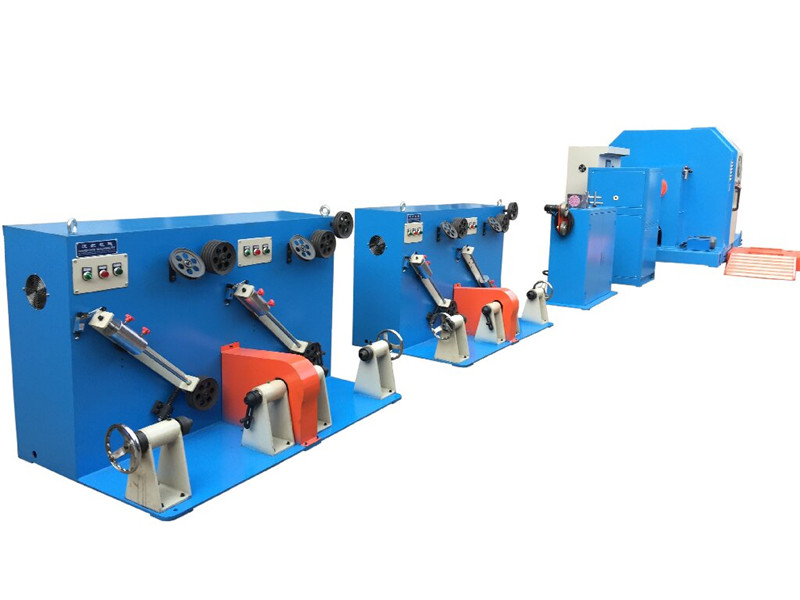

6、12头双排被动张力放线架--------------------1台（选配）

7、HD-500双头主动放线机----------------------1台（选配）

8、HD-630退扭放线机----------------------------1台（选配）
