用途
HD-630悬臂式单绞机适用于数据缆（五类，六类，七类）及高频电缆，电脑线，电源线等多股集合成缆并同步包带。
性能特征

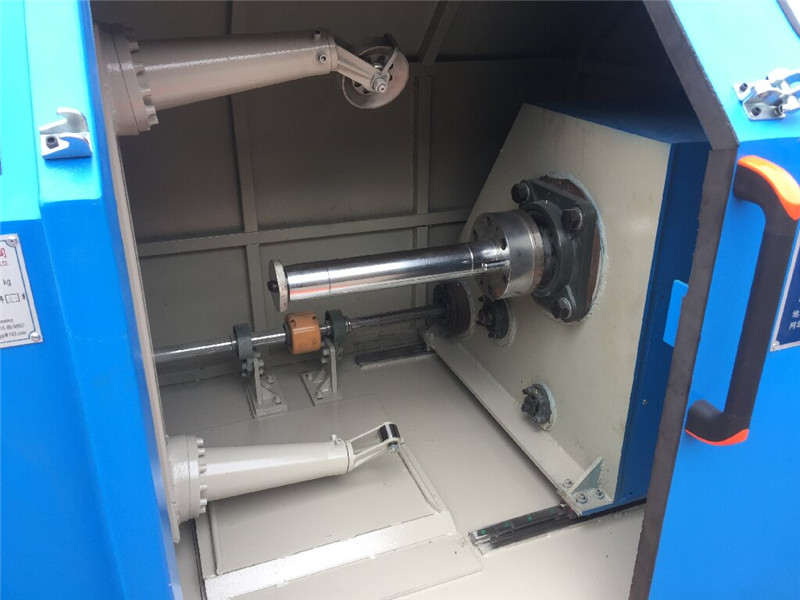

HD-630悬臂单绞机主机整机采用悬臂式结构，采用PLC程序+变频调速控制+气动控制组成，具有通过PLC无级设定绞距，无引取轮、动盘排位等优异的设计，确保了线缆的张力均匀；为了保证成缆后的几何结构稳定，采用单纽成缆的结构，并设计了大直径转向导轮尽量减少弯曲，低损耗；旋臂成缆绞合运动，线盘引取收线运动，以及线盘往复排线运动，通过机械式连动和电器双重控制，确保机组从启动、正常运行、缳慢停止、急停四种状态下，同步性优良，绞距稳定之特点；整机性能稳定，操作简单，确保产品性能优异。
整机制式
1、设备方向：左放→右收型
2、设备电源：380V/50HZ
3、涂装：天蓝色（可根据客户要求制作）

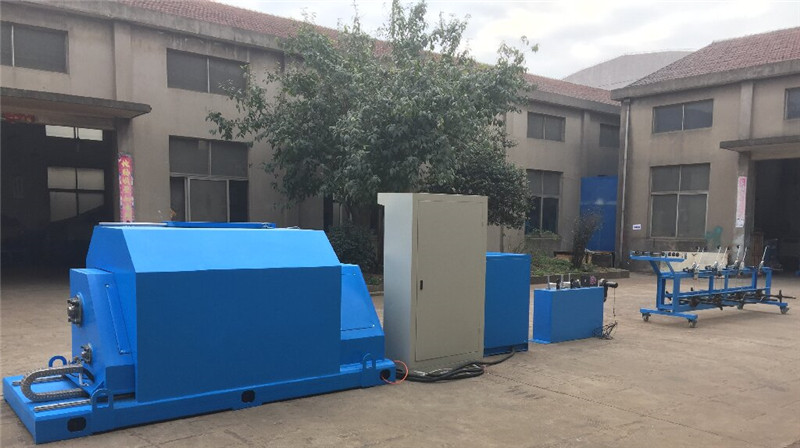

设备组成
1、 眼模及计米集合架------------------------------1台（标配）

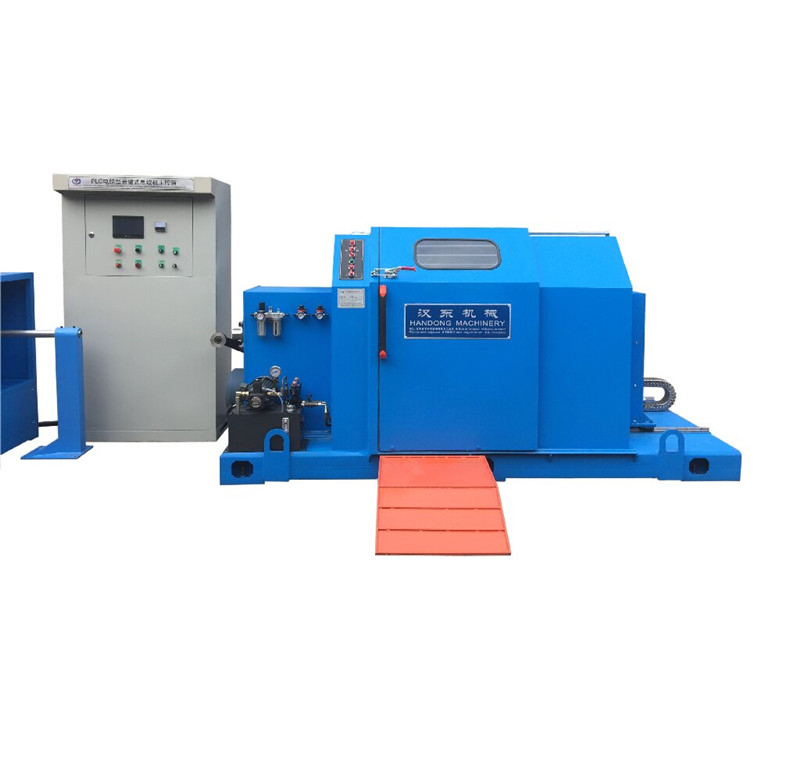

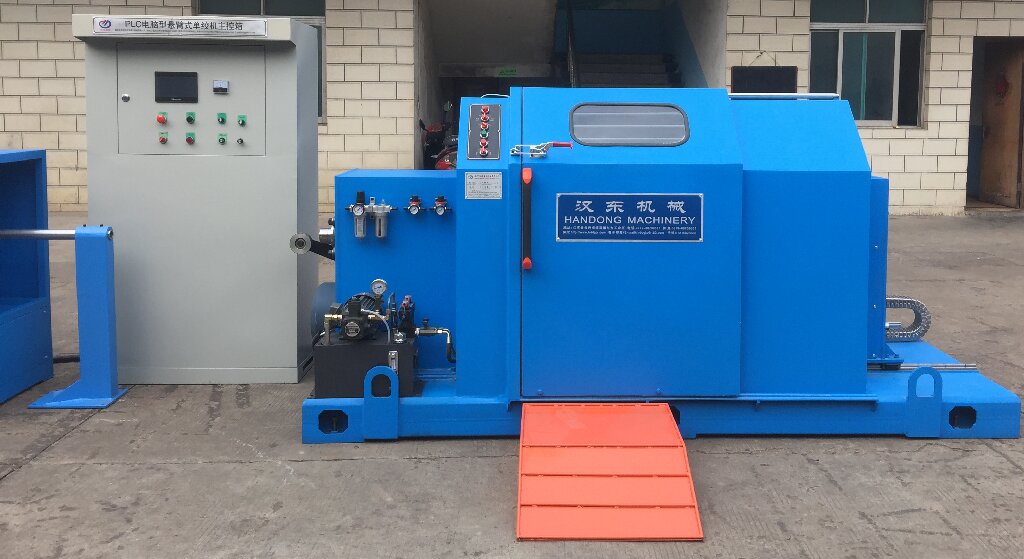

2、Φ630悬臂式单绞机主机-----------------------1台（标配）
收线盘盘径 | Φ630mm x475mm xΦ80mm |
适用芯线外径 | Φ0.7mm-3.0mm |
最大绞合外径 | Φ15mm |
绞距 (mm) | 20mm-200mm |
回转速 (rpm) | 950rpm/min （常速850PRM/min） |
主电机功率 | 11HP+变频调速 |
收线电机功率 | 3HP+差速器 |
排线电机功率 | 1/2HP减速马达 |
线盘升降 | 电动液压升降 |
刹车 | 气动碟刹 |
绞线方向 | S、Z向可自由选定 |
外型尺寸 | （L×W×H）319×145×150cm |
重量 | 3500KG |
3、PLC电脑控制箱--------------------------------1台（标配）
PLC | SIEMENS |
人机界面 | 台湾威伦7" |
4、中心包纸机---------------------------------------1台（选配）
5、侧放包带机---------------------------------------1台（选配）

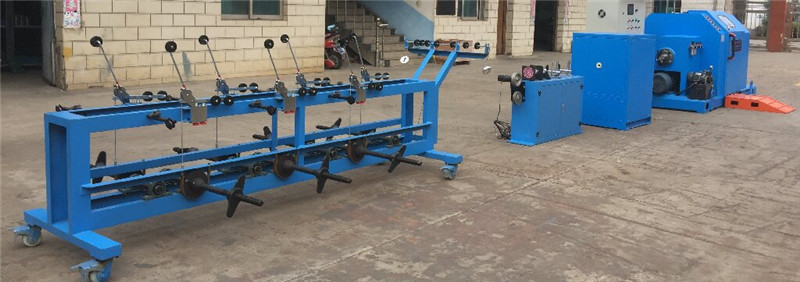

6、双排被动张力放线架--------------------------1台（选配）
7、双排磁粉张力放线架--------------------------1台（选配）
8、HD-500双头主动放线机----------------------1台（选配）
9、HD-500退扭放线机----------------------------1台（选配）
+
+
+
